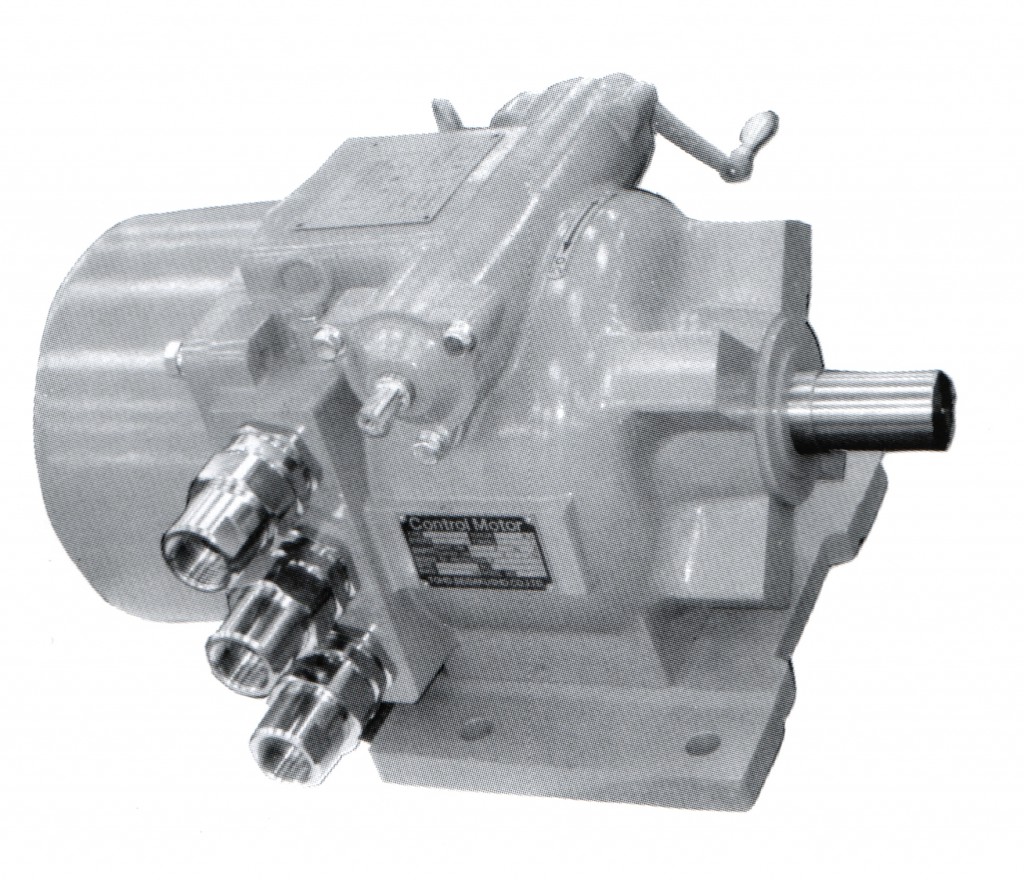

コントロールモータ dMCHTシリーズ
 | 手動ハンドル トルクスイッチ付 | |||||||||
| dMCHT-100B形 ≪オンオフ動作≫ | ||||||||||
| dMCHT-100C形 ≪比例動作≫ | ||||||||||
| dMCHT-100E形 ≪比例動作≫ | ||||||||||
| dMCHT形は中トルク級でもっとも適用範囲の広いコントロールモータです。 大形の空調用ダンパやバタフライ弁の開閉制御に用いられます。 又、150φ 以上の二方回、三方口などの電動流量調節弁の操作機にも用いられます。 | ||||||||||
| 仕様 | |||||
| 形式 | dMCHT-100B形 ≪オンオフ動作≫ | ||||
| dMCHT-100C形 ≪比例動作≫ | |||||
| dMCHT-100E形 ≪比例動作≫ | |||||
| トルク | 1000N･m | ||||
| ストローク | 90° | ||||
| タイミング | 36/30 sec | ||||
| 電源電圧 | 1φ AC100V/110V 200/220V 50/60Hz(制御回路) 3 φ AC200V、220V、380V、400V、415V、440V、 460V、50/60Hz(電動機回路) | ||||
| モータ | 0.15kW H種 30分定格 | ||||
| 塗装色 | マンセル N5.0 | ||||
| 据付条件 | -20℃ ～+60℃ | ||||
| 質量 | 59 kg | ||||
